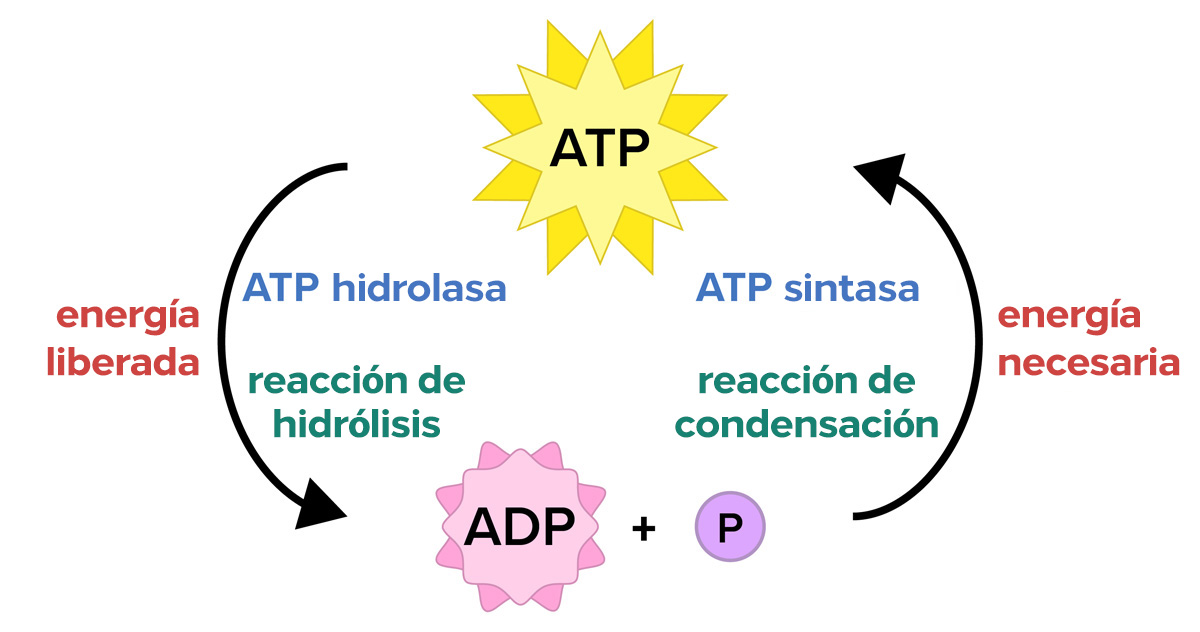

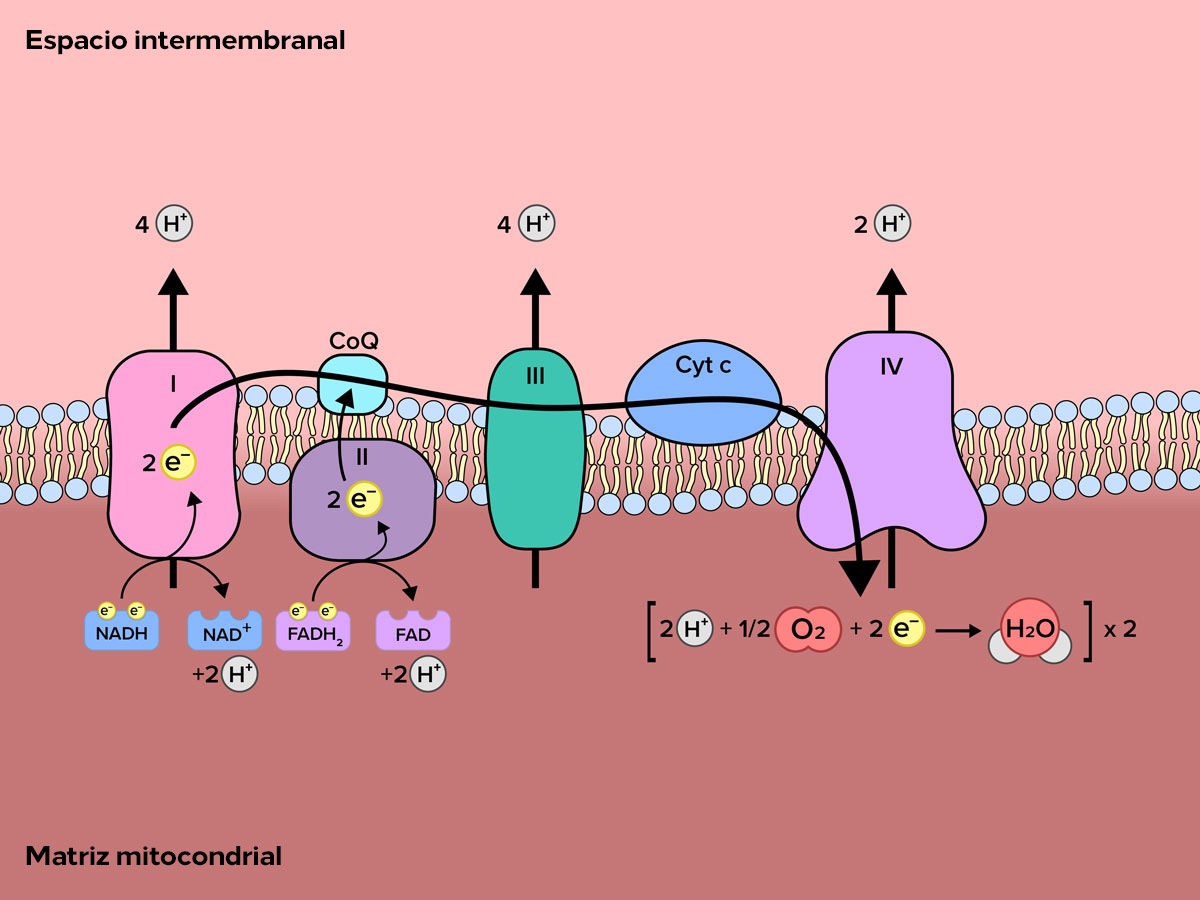

![Diagrama esquemático detallado que ilustra el flujo de electrones y protones a través de la cadena de transporte de electrones dentro de la membrana mitocondrial interna. La parte superior del diagrama está etiquetada como 'Espacio intermembranal' y la parte inferior como 'Matriz mitocondrial', separadas por una membrana representada como dos filas de círculos azules con líneas amarillas que se proyectan entre ellos. Cuatro formas irregulares de diferentes colores sobre la membrana están alineadas de izquierda a derecha y etiquetadas del 1 al 4. Una flecha negra atraviesa las formas, comenzando en 1 y girando hacia abajo en 4. La primera forma es de color rosado, está etiquetada con el número 1 y contiene 2 electrones. Una flecha apunta hacia arriba desde la forma hacia 4 hidrógenos. Debajo de la forma hay un rectángulo azul irregular etiquetado como 'N A D H' que contiene dos electrones con una flecha que apunta a otro rectángulo azul irregular etiquetado como 'N A D ⁺' con 2 hidrógenos. La siguiente forma es de color morado oscuro, está etiquetada con el número 2 y contiene 2 electrones. Una flecha apunta hacia arriba a una forma cuadrada de color azul claro etiquetada como 'Co-Q'. Debajo de la forma hay un rectángulo morado irregular etiquetado como 'FADH-2' con dos electrones y una flecha que apunta a otro rectángulo morado irregular etiquetado como 'FAD' con 2 hidrógenos. La siguiente forma es verde, está etiquetada con el número 3 y tiene una flecha que apunta hacia arriba a 4 hidrógenos. La siguiente forma es un círculo azul irregular sin número y está etiquetada como 'Cyt-c'. La siguiente forma es morada, está etiquetada con el número 4 y tiene una flecha que apunta hacia arriba a 2 hidrógenos. Debajo hay una ecuación con ilustraciones de las moléculas: '[2H⁺ + ½O₂ + 2e⁻ → H₂O] ×2'.](images/electron_transport_chain.jpg)

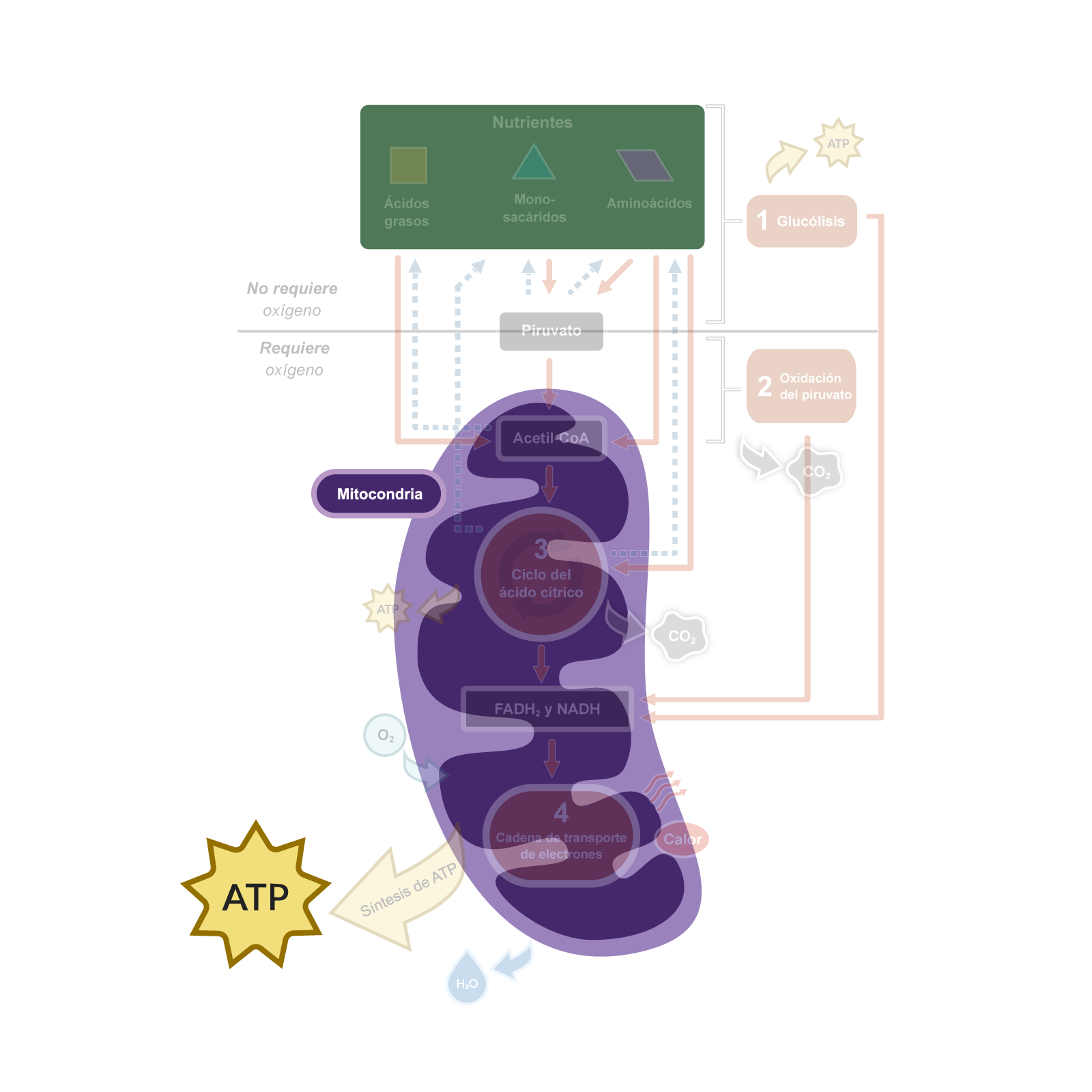

Diagrama esquemático de los pasos de la respiración celular.

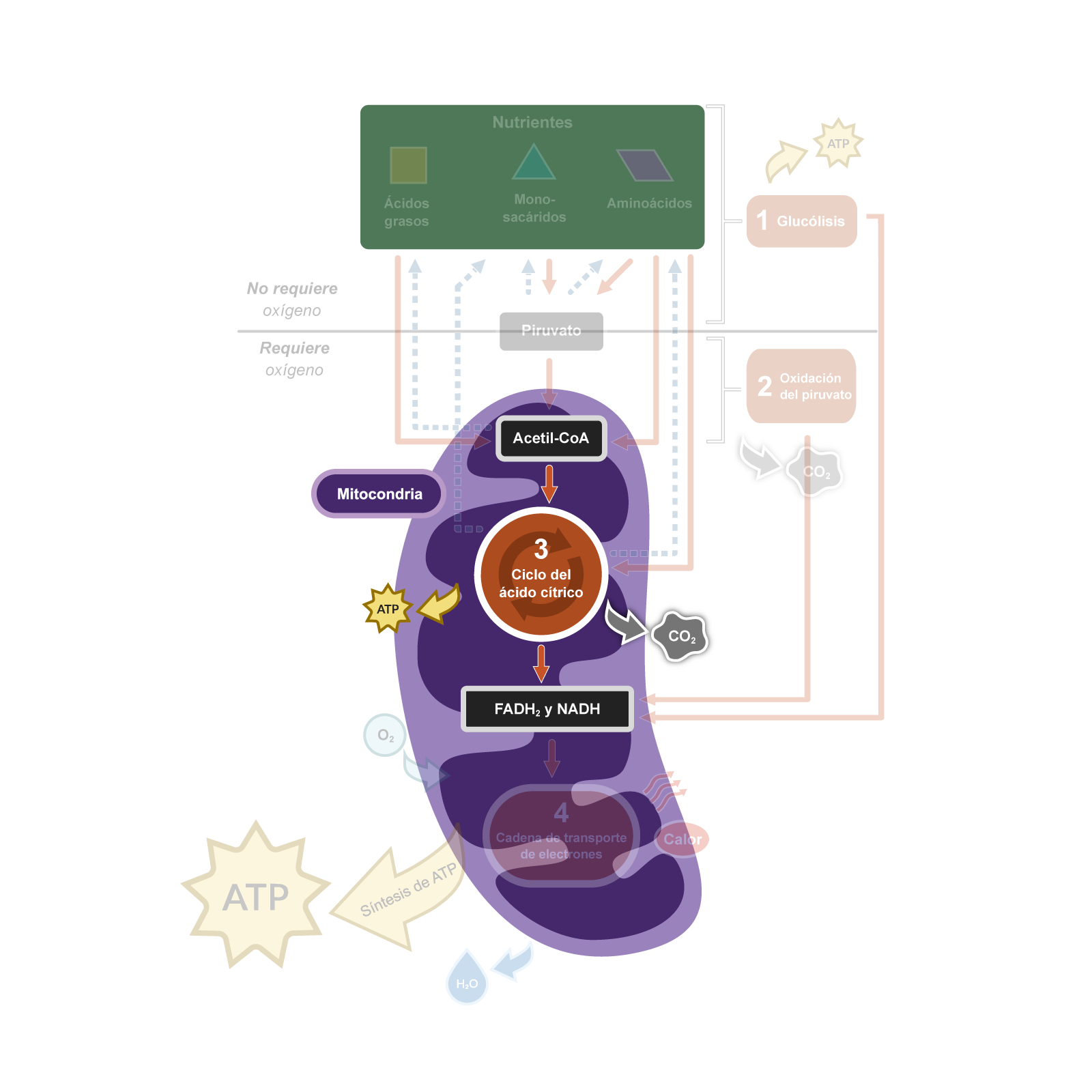

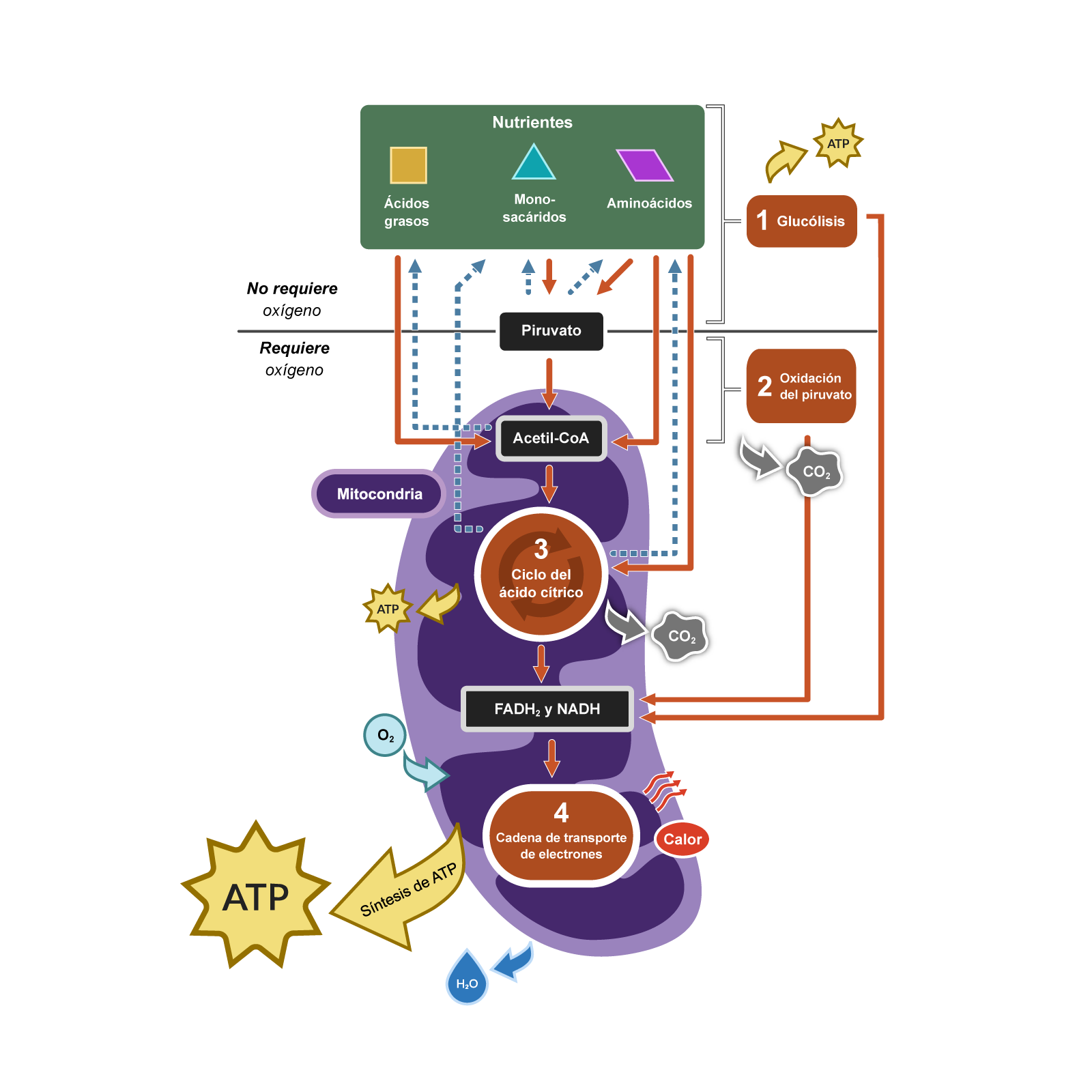

En la parte superior se encuentra un rectángulo etiquetado como “Nutrientes” que contiene ácidos grasos, monosacáridos y aminoácidos. Debajo de los nutrientes hay un óvalo cóncavo de color púrpura etiquetado como “Mitocondria”. Una línea divisoria debajo de un rectángulo etiquetado como “Piruvato” está entre los nutrientes y la mitocondria. Por encima de la línea divisoria, se lee el texto: “No se requiere oxígeno”. Por debajo de la línea, se lee el texto: “Se requiere oxígeno”.

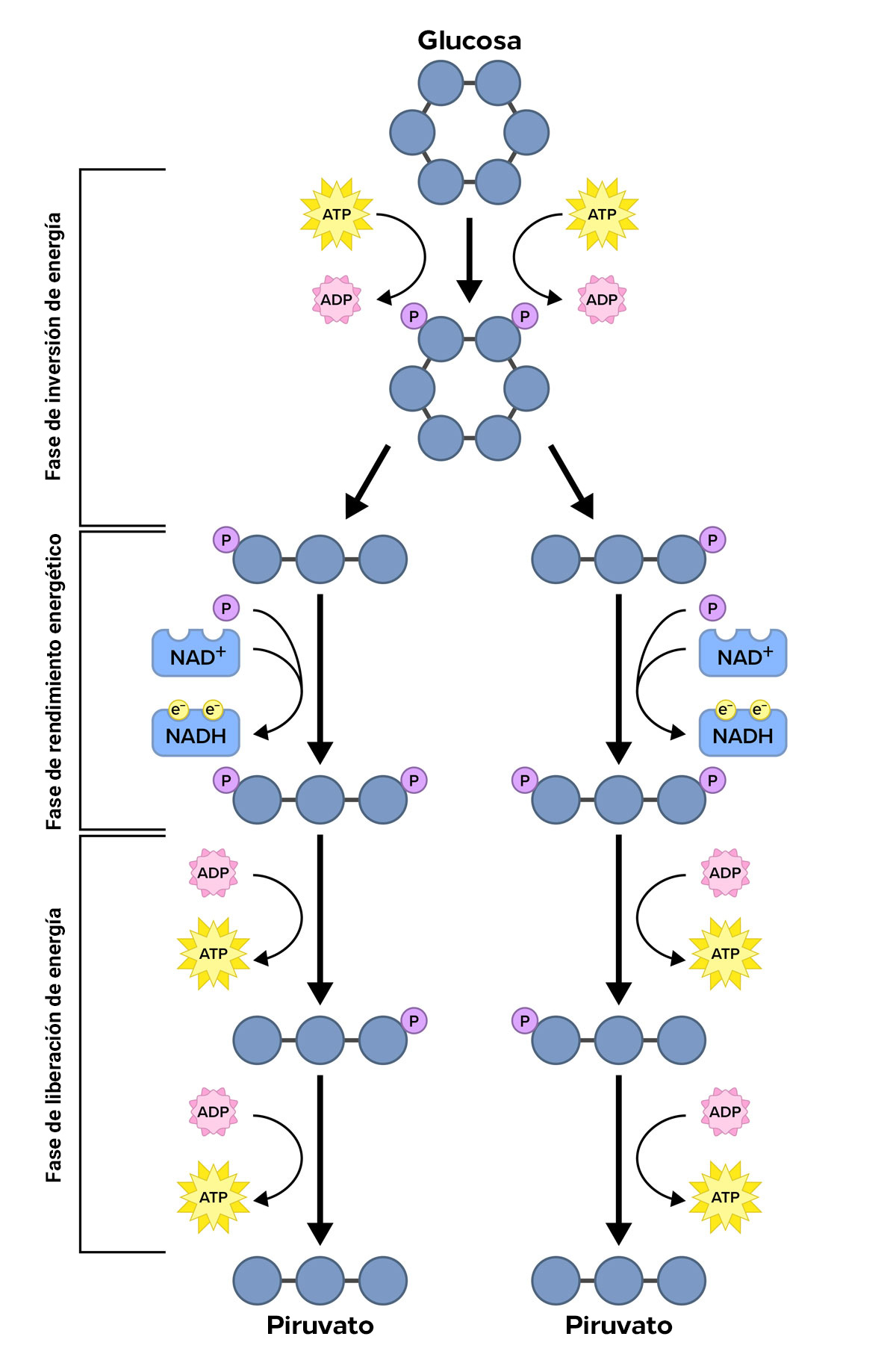

Un recuadro redondeado etiquetado como “1 Glucólisis” tiene un corchete que abarca al rectángulo de nutrientes y el piruvato. Dos flechas rojas continuas apuntan desde los monosacáridos y los aminoácidos hacia el piruvato, y dos flechas azules punteadas apuntan en la dirección opuesta. Una flecha amarilla apunta desde el recuadro de la glucólisis hacia una estrella amarilla etiquetada como “A-T-P”.

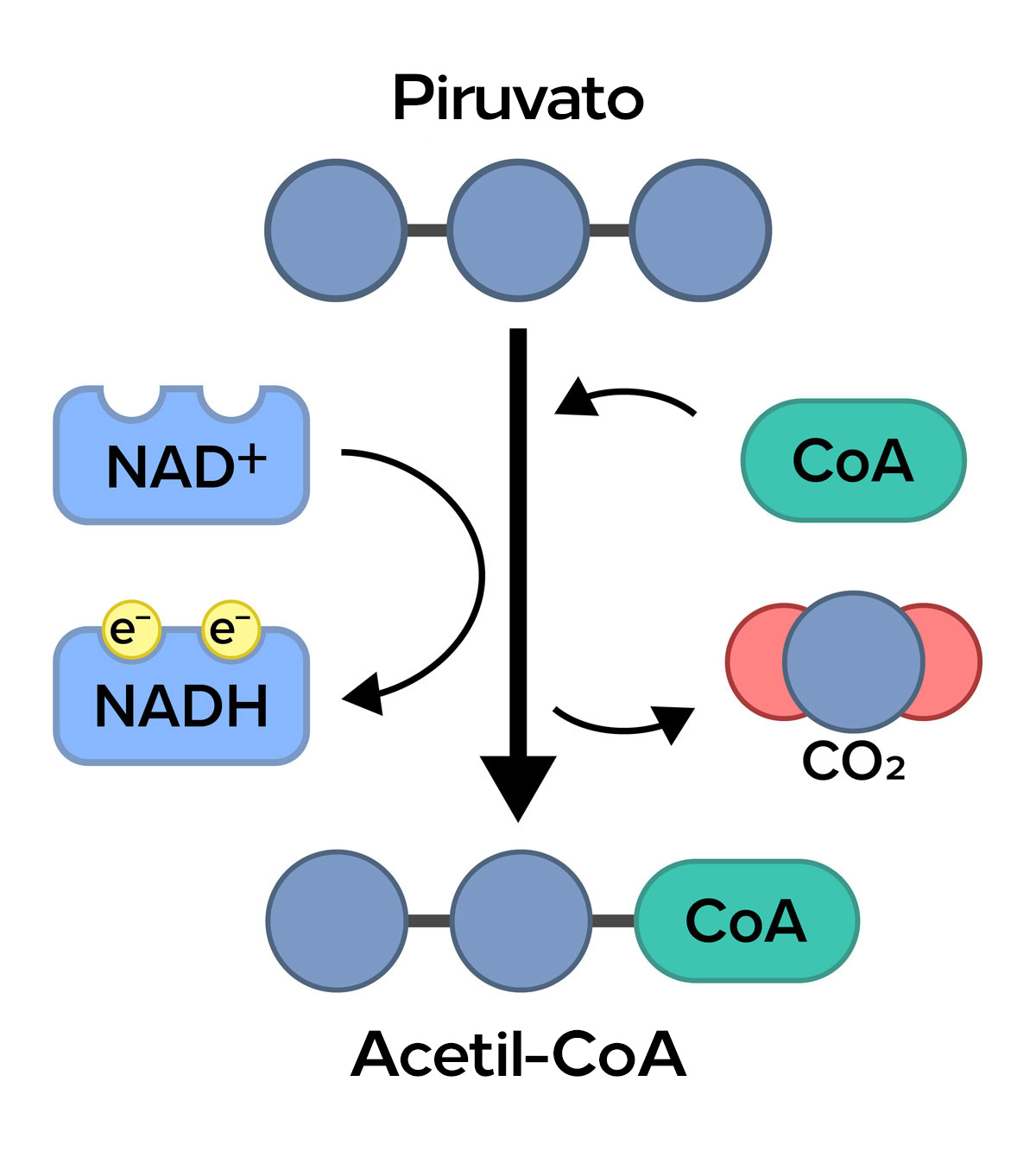

Un recuadro redondeado etiquetado como “2 Oxidación del piruvato” tiene un corchete que abarca al piruvato y a una flecha roja sólida que apunta a la acetil-C-O-A, que se encuentra en la parte superior de la mitocondria. Dos flechas rojas sólidas apuntan desde los ácidos grasos y los aminoácidos hacia la acetil-C-O-A. Una flecha azul punteada apunta desde la acetil-C-O-A de vuelta a los ácidos grasos. Una flecha gris apunta desde el recuadro de Oxidación del piruvato a una forma gris irregular etiquetada como “C-O-2”. Una flecha roja continua sale de cada uno de los recuadros de glucólisis y oxidación del piruvato, y ambas apuntan hacia un rectángulo dentro de la mitocondria etiquetado como “F-A-D-H-2” y “N-A-D-H”.

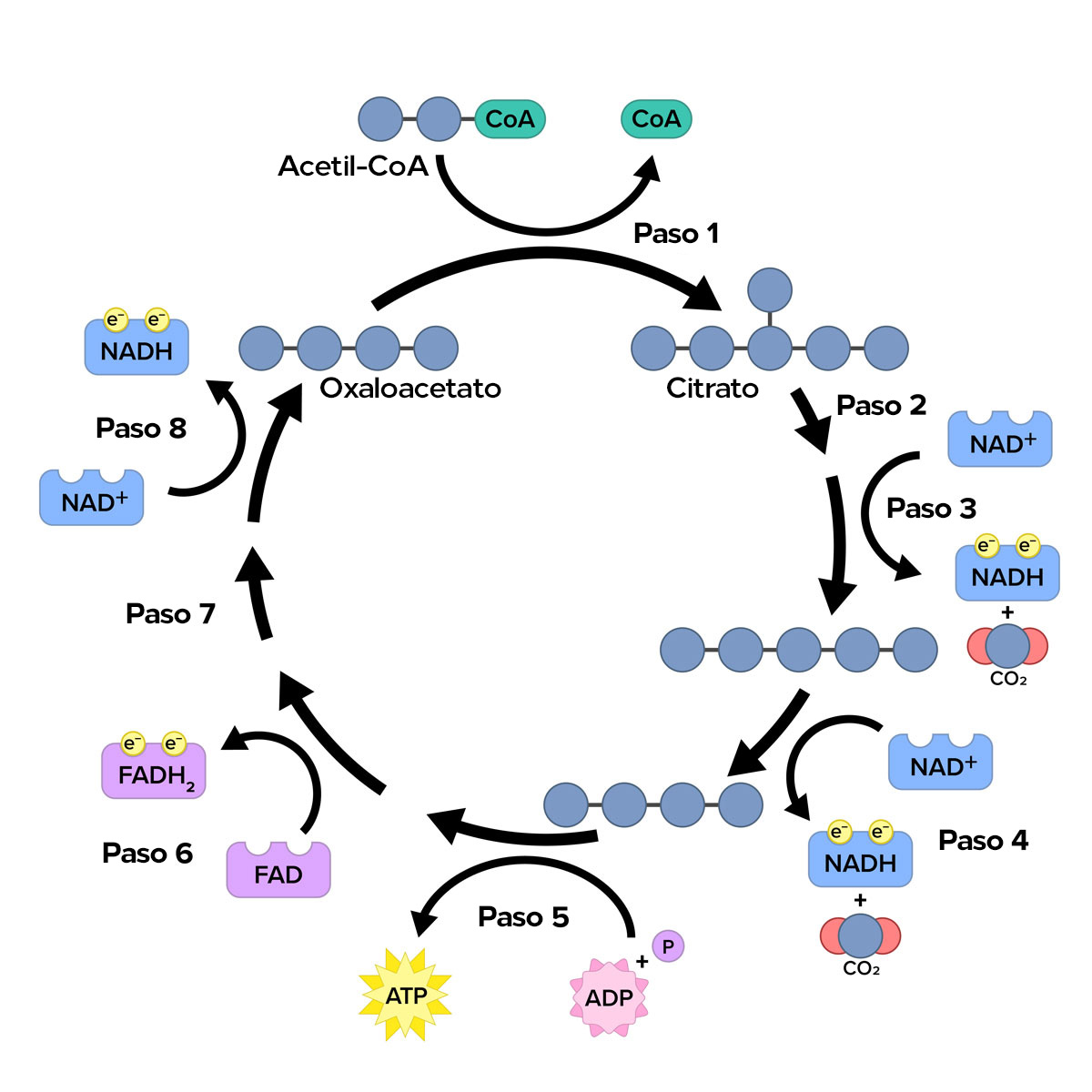

Un círculo etiquetado como “3 Ciclo del ácido cítrico” se encuentra dentro de la mitocondria. Una flecha roja continua baja del recuadro de la acetil-C-O-A y apunta al Ciclo del ácido cítrico. Una flecha roja continua apunta desde los aminoácidos hacia el Ciclo del ácido cítrico. Las flechas azules punteadas conducen desde el Ciclo del ácido cítrico de vuelta a los aminoácidos y los monosacáridos. Una flecha amarilla a la izquierda del Ciclo del ácido cítrico apunta a una estrella amarilla etiquetada como “A-T-P”. Una flecha gris a la derecha del Ciclo del ácido cítrico apunta a una forma gris irregular etiquetada como “C-O-2”. Una flecha roja continua debajo del Ciclo del ácido cítrico apunta a F-A-D-H-2 y N-A-D-H, también dentro de la mitocondria.

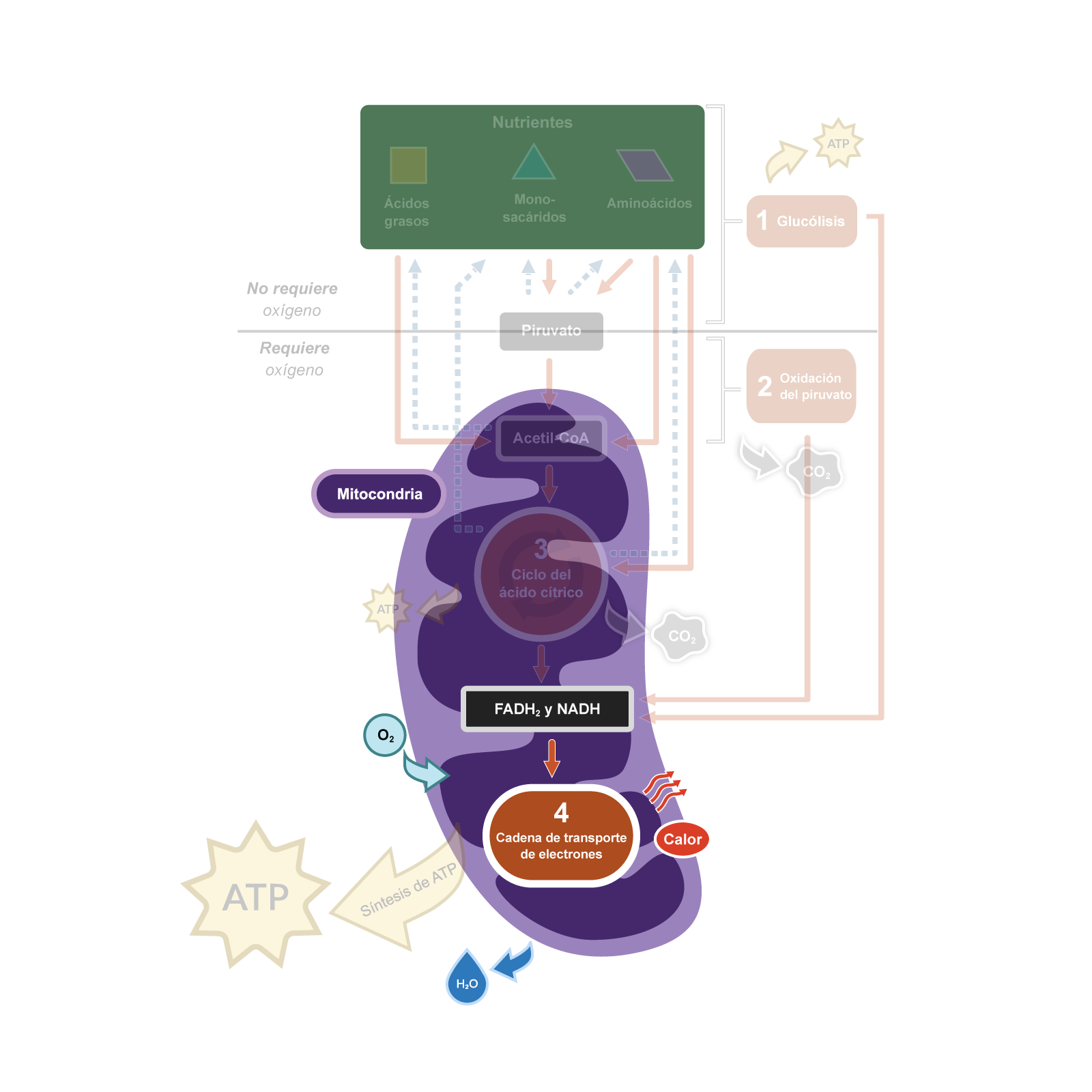

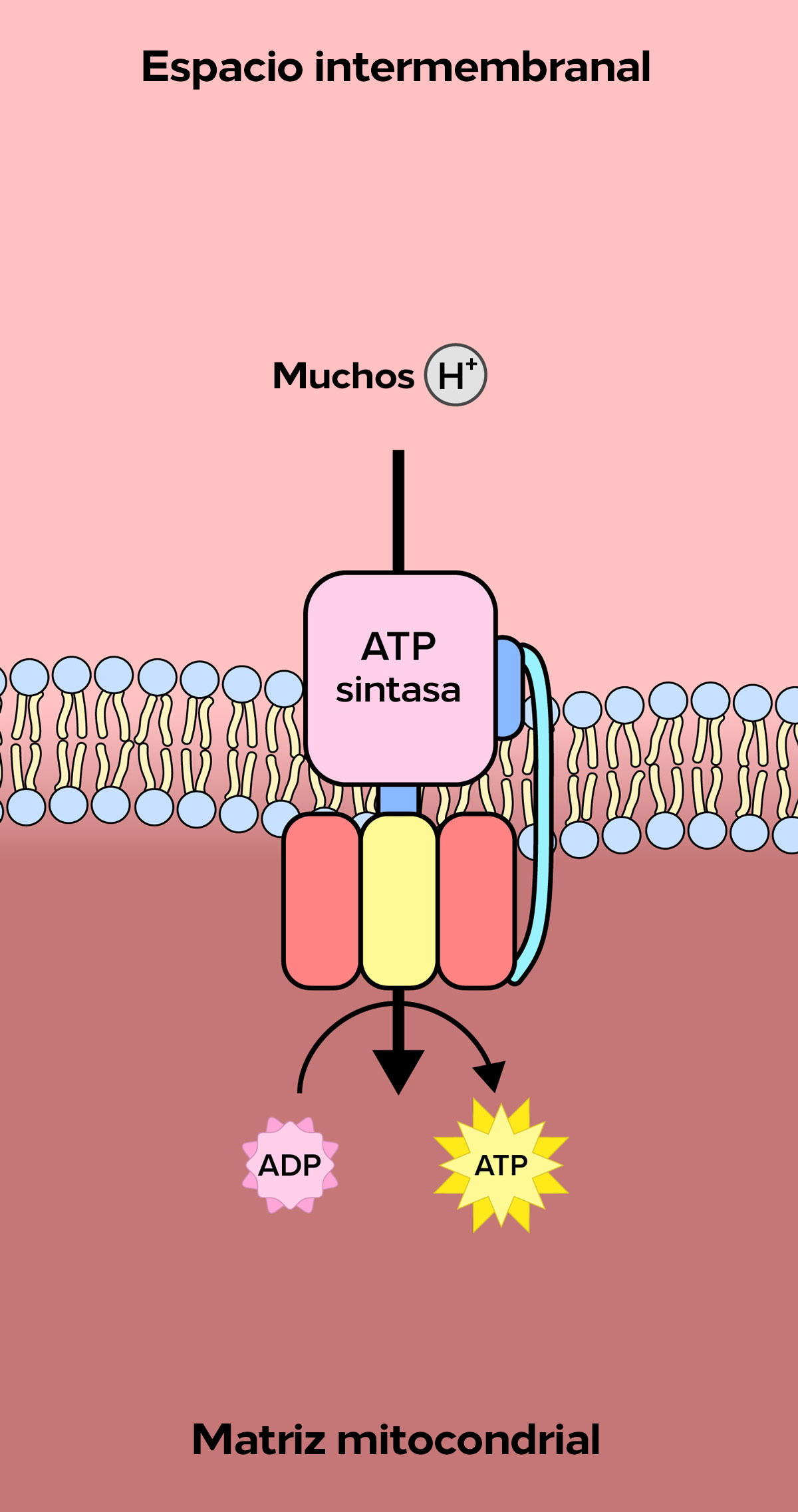

Un rectángulo etiquetado como “4 Cadena de transporte de electrones” se encuentra en la parte inferior de la mitocondria. Una flecha roja continua debajo de F-A-D-H-2 y N-A-D-H baja hacia la cadena de transporte de electrones. Un círculo azul claro con una flecha, etiquetado como “O-2”, se encuentra afuera de la mitocondria y apunta hacia ella. Una gota azul con una flecha, etiquetada como “H-2-O”, se encuentra afuera de la mitocondria y apunta de la mitocondria a la gota. A la derecha de la Cadena de transporte de electrones hay tres flechas rojas onduladas etiquetadas como “Calor”. Una gran flecha amarilla etiquetada como “Síntesis de ATP” apunta al exterior de la mitocondria hasta una gran estrella amarilla etiquetada como “A-T-P”

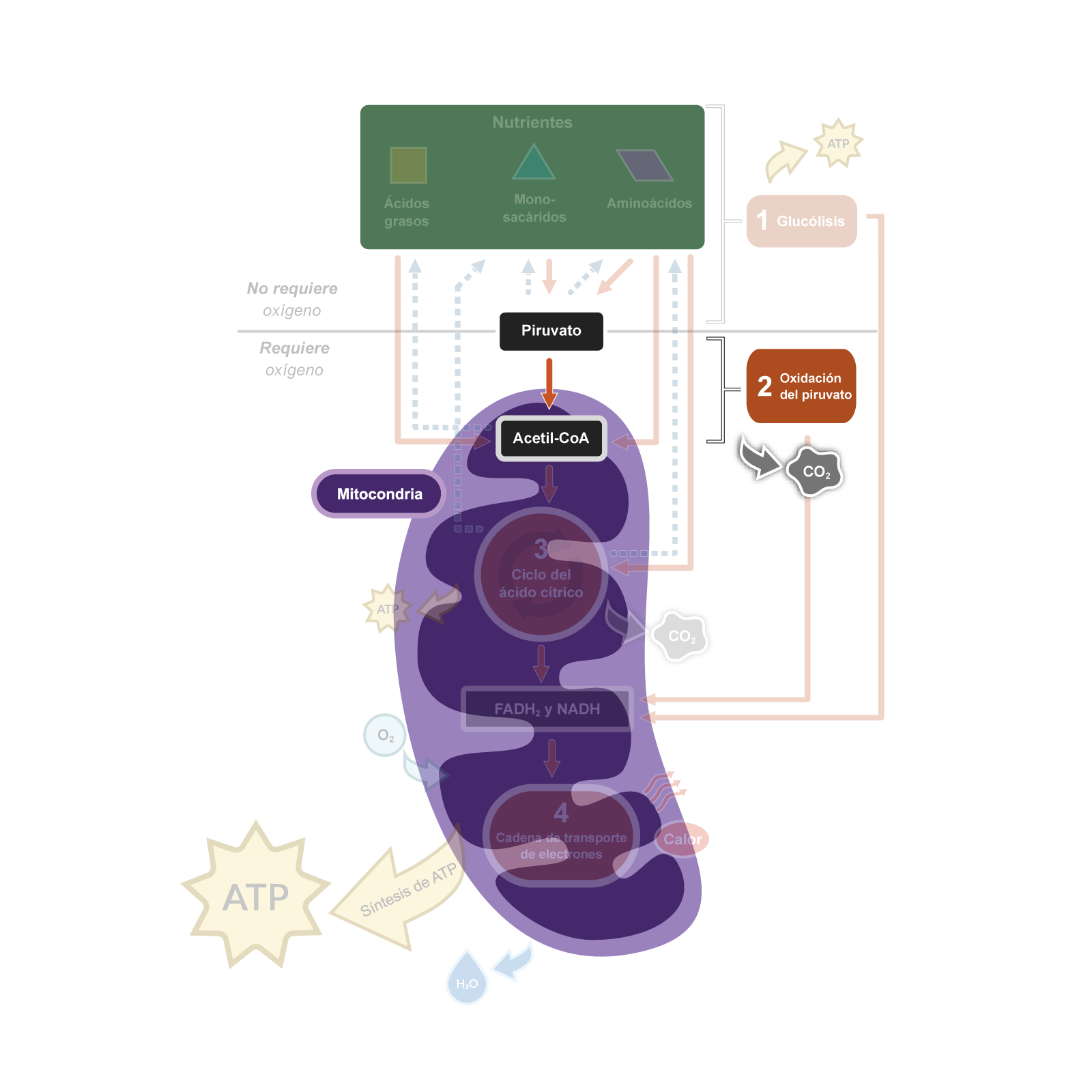

Diagrama esquemático de los pasos de la respiración celular.
En la parte superior se encuentra un rectángulo etiquetado como “Nutrientes” que contiene ácidos grasos, monosacáridos y aminoácidos. Debajo de los nutrientes hay un óvalo cóncavo de color púrpura etiquetado como “Mitocondria”. Una línea divisoria debajo de un rectángulo etiquetado como “Piruvato” está entre los nutrientes y la mitocondria. Por encima de la línea divisoria, se lee el texto: “No se requiere oxígeno”. Por debajo de la línea, se lee el texto: “Se requiere oxígeno”.
Un recuadro redondeado etiquetado como “1 Glucólisis” tiene un corchete que abarca al rectángulo de nutrientes y el piruvato. Dos flechas rojas continuas apuntan desde los monosacáridos y los aminoácidos hacia el piruvato, y dos flechas azules punteadas apuntan en la dirección opuesta. Una flecha amarilla apunta desde el recuadro de la glucólisis hacia una estrella amarilla etiquetada como “A-T-P”.
Un recuadro redondeado etiquetado como “2 Oxidación del piruvato” tiene un corchete que abarca al piruvato y a una flecha roja sólida que apunta a la acetil-C-O-A, que se encuentra en la parte superior de la mitocondria. Dos flechas rojas sólidas apuntan desde los ácidos grasos y los aminoácidos hacia la acetil-C-O-A. Una flecha azul punteada apunta desde la acetil-C-O-A de vuelta a los ácidos grasos. Una flecha gris apunta desde el recuadro de Oxidación del piruvato a una forma gris irregular etiquetada como “C-O-2”. Una flecha roja continua sale de cada uno de los recuadros de glucólisis y oxidación del piruvato, y ambas apuntan hacia un rectángulo dentro de la mitocondria etiquetado como “F-A-D-H-2” y “N-A-D-H”.
Un círculo etiquetado como “3 Ciclo del ácido cítrico” se encuentra dentro de la mitocondria. Una flecha roja continua baja del recuadro de la acetil-C-O-A y apunta al Ciclo del ácido cítrico. Una flecha roja continua apunta desde los aminoácidos hacia el Ciclo del ácido cítrico. Las flechas azules punteadas conducen desde el Ciclo del ácido cítrico de vuelta a los aminoácidos y los monosacáridos. Una flecha amarilla a la izquierda del Ciclo del ácido cítrico apunta a una estrella amarilla etiquetada como “A-T-P”. Una flecha gris a la derecha del Ciclo del ácido cítrico apunta a una forma gris irregular etiquetada como “C-O-2”. Una flecha roja continua debajo del Ciclo del ácido cítrico apunta a F-A-D-H-2 y N-A-D-H, también dentro de la mitocondria.
Un rectángulo etiquetado como “4 Cadena de transporte de electrones” se encuentra en la parte inferior de la mitocondria. Una flecha roja continua debajo de F-A-D-H-2 y N-A-D-H baja hacia la cadena de transporte de electrones. Un círculo azul claro con una flecha, etiquetado como “O-2”, se encuentra afuera de la mitocondria y apunta hacia ella. Una gota azul con una flecha, etiquetada como “H-2-O”, se encuentra afuera de la mitocondria y apunta de la mitocondria a la gota. A la derecha de la Cadena de transporte de electrones hay tres flechas rojas onduladas etiquetadas como “Calor”. Una gran flecha amarilla etiquetada como “Síntesis de ATP” apunta al exterior de la mitocondria hasta una gran estrella amarilla etiquetada como “A-T-P”

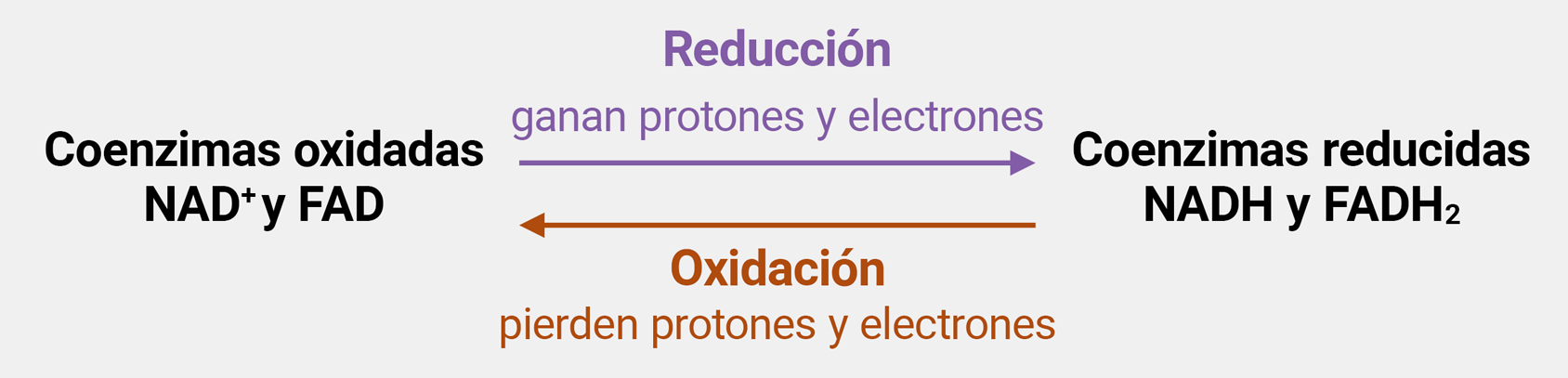

Uno de los transportadores de electrones en la respiración celular es el NAD+ en su forma oxidada (sin electrones) y el NADH en su forma reducida (cuando contiene electrones). Otro transportador importante es el FAD, que se encuentra como FAD en su forma oxidada y como FADH2 en su forma reducida. Estos portadores de electrones también se llaman “coenzimas”, lo que significa que son moléculas que ayudan a las enzimas.
Uno de los transportadores de electrones en la respiración celular es el NAD+ en su forma oxidada (sin electrones) y el NADH en su forma reducida (cuando contiene electrones). Otro transportador importante es el FAD, que se encuentra como FAD en su forma oxidada y como FADH2 en su forma reducida. Estos portadores de electrones también se llaman “coenzimas”, lo que significa que son moléculas que ayudan a las enzimas.
Uno de los transportadores de electrones en la respiración celular es el NAD+ en su forma oxidada (sin electrones) y el NADH en su forma reducida (cuando contiene electrones). Otro transportador importante es el FAD, que se encuentra como FAD en su forma oxidada y como FADH2 en su forma reducida. Estos portadores de electrones también se llaman “coenzimas”, lo que significa que son moléculas que ayudan a las enzimas.
Uno de los transportadores de electrones en la respiración celular es el NAD+ en su forma oxidada (sin electrones) y el NADH en su forma reducida (cuando contiene electrones). Otro transportador importante es el FAD, que se encuentra como FAD en su forma oxidada y como FADH2 en su forma reducida. Estos portadores de electrones también se llaman “coenzimas”, lo que significa que son moléculas que ayudan a las enzimas.
